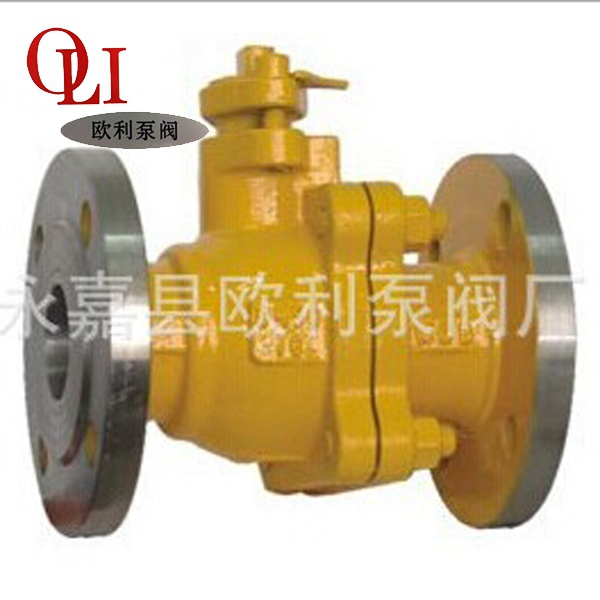

氨用球閥

發布日期：2014-11-30 點擊數：氨用球閥

一、用途和性能規范

Q41型氨用球閥適用于中、管路的各種壓力、溫度和介質下控制接通或截?cái)喙苈方橘|(zhì)的啟閉裝置;靠介質壓力將球體壓緊在出口端閥座上,其使用壓力和通徑受到一定限制.采用90°傳動,故開關方便迅速,可以實行快速啟閉

二、操作原理和結構說明

1、球閥通道平整光滑便于管道掃線清洗,可以輸送漿液及固體顆粒等介質

2、采用PTFE(特氟隆)等材料作為密封,具有良好潤滑性和彈性,與球體摩擦系小,使用壽命長

3、啟閉迅速,啟閉時只需把球體轉動90°,方便而迅速

4.球閥的流體阻力小,全開時球體通道、閥體通道和連接管道的截面積相等,并且成直線想通,介質流過球閥,相當于流過一段直通的管子,在各類閥門中球閥的流體阻力小

5、經配置有手動、蝸輪驅動、氣動、電動(防爆)可以實現遠程自動控制,能滿足用戶的各種工況使用要求

產品性能規范 Products Perfomance specification壓力等級 常溫試驗壓力（Mpa)

殼體密封低氣壓密封

公稱壓力(LB) 150 3.0 2.2 0.6

300 7.5 5.5 0.6

適用溫度 -40~+80℃

適用介質 氨氣，液氨，液化石油氣等

二、主要零件材料:零件名稱材料

閥體閥蓋碳素鋼 WCB

球體不銹鋼 304SS

密封圈 PTFE(特氟隆)-聚四氟乙烯

閥桿鉻不銹鋼Ｃr13

閥桿填料聚四氟乙烯

中法蘭螺母/螺栓 35#

四、主要外形尺寸和連接尺寸:DN L D D1 D2 D6 b f z-d H

25 150 115 85 65 58 16 2 4-*14 150

32 165 135 100 75 66 18 2 4-*18 160

40 180 145 110 85 76 18 3 4-*18 175

50 200 160 125 100 88 20 3 4-*18 185

65 220 180 145 120 110 22 3 8-*18 200

80 250 195 160 135 121 22 3 8-*18 220

100 320 135 190 160 150 24 3 8-*23 248

125 400 270 220 188 176 28 3 8-*25 380

150 400 300 250 218 204 30 3 8-*25 420

200 600 375 310 278 260 34 3 12-*25 530
